E' un impianto per la produzione di energia elettrica che permette di trasformare direttamente l'energia solare in energia elettrica, sfruttando le proprietà del silicio che è un elemento semiconduttore molto usato in tutti i dispositivi elettronici. Il silicio è un elemento molto abbondante in natura, non come elemento puro, bensì come ossido nelle sabbie quarzifere, quindi va estratto e purificato. Maggiore è il grado di purezza, maggiore saraà il rendimento della cella di silicio.
Le principali applicazioni del sistema fotovoltaico sono:
- Impianti per utenze collegate alla rete in bassa tensione
- Centrali fotovoltaiche collegate alla rete in media tensione
- Impianti per utenze isolate dalla rete che prevedono l' utilizzo di batterie ( rifugi, sistemi di segnalazione stradale o navale...)
- Piccole reti isolate per l'alimentazione di villaggi di limitata estensione non raggiunti dalla rete elettrica

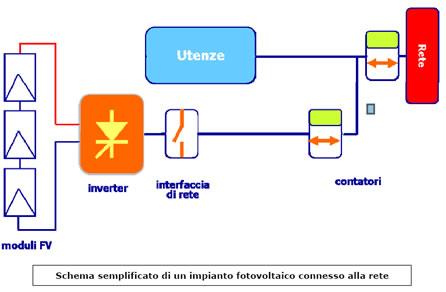

I componenti di un impianto fotovoltaico sono:

-moduli fotovoltaici
Sono i pannelli che ospitano le celle fotovoltaiche di silicio. Ogni modulo converte energia solare in energia elettrica. Ciascuna cella viene connessa con le altre mediante nastrini metallici che vengono chiusi in una morsettiera stagna, in modo da formare delle serie di celle. Ogni modulo fotovoltaico è costituito da un "sandwich" di materiali che sono:
-  Vetro da 4 mm a basso contenuto di ferro per garantire una migliore trasparenza ai raggi solari ed è temprato.
-  Sul vetro viene appoggiato un foglio di acetato di vinile ( EVA )
-  Sopra all' EVA vengono posizionate le celle fotovoltaiche
-  Al di sopra viene steso un altro foglio di EVA
-  Sopra l' EVA viene posta un' altra lastra di vetro.
Il tutto è inviato al laminatore che è un forno riscaldato a 145° che permette di assemblare definitivamente il laminato che così è pronto per l' installazione.

- Strutture di sostegno dei moduli
 Sono le strutture che sorreggono i moduli e, in caso di installazione su superficie piana, si orientano dando loro un' inclinazione rispetto al piano orizzontale di circa 30° (in Italia). Possono essere in acciaio zincato o in alluminio e vengono vincolate sulla superficie di installazione mediante degli ancoraggi.

- Inverter
E' un dispositivo elettronico che consente di adeguare l' energia elettrica prodotta dai moduli operando la conversione da corrente continua a corente alternata.

- Misuratori di energia
Sono degli apparati che vengono installati sulle linee elettriche e vengono utilizzati per conteggiare l' energia prodotta dall' impianto e quella immessa i  rete
